Panel Stardelta & D.O.L Starter

panel dol starter
Rangkaian Star Delta
Star delta adalah sebuah sistem starting motor yang paling banyak dipergunakan untuk starting motor listrik. Dengan menggunakan star delta starter Lonjakan arus listrik yang terlalu tinggi bisa dihindarkan. cara kerjanya adalah saat start awal motor tidak dikenakan tegangan penuh hanya 0.58 dengan cara dihubung bintang/ star. Setelah motor berputar dan arus sudah mulai turun dengan menggunakan timer arus dipindahkan menjadi segitiga/ delta sehingga tegangan dan arus yang mengalir ke motor penuh.
D.O.L (Direct OnLine) starter berfungsi sebagai penel penghubung dan pemutus tegangan Motor, DOL starter umumnya digunakan sebagai starter motor-motor kecil. Pada dol starter saat start torsi yang terjadi sangat tinggi dan lebih tinggi dari kebutuhan.
Coba perhatikan lagi gambar hubung star delta yang telah saya perjelas dari gambar artikel sebelumnya di bawah ini:
Panel Stardelta & D.O.L Starter










Lihat juga layanan kami yang lain :

Senin, 18 Juli 2011

Hemat energi

Energi primer pembangkit listrik PLN masih banyak menggunakan energi yang tidak terbarukan seperti Batu Bara, BBG, BBM, dll. Sumber daya energi tersebut semakin lama semakin sulit, mahal dan langka. Akibatnya listrik sebagai produk akhir yang dihasilkan pembangkit menjadi barang mahal, yang pemakaiannya sudah seharusnya kita hemat agar efektif dan efisien sesuai kebutuhan.
Prinsip-prinsip yang perlu diperhatikan dan menumbuhkan sikap hemat energi listrik di rumah tangga, antara lain :
1.
Memilih peralatan rumah tangga yang tepat dan sesuai kebutuhan.
2.
Membentuk perilaku anggota rumah tangga yang hemat listrik, seperti: Menyalakan alat-alat listrik hanya saat diperlukan.
3. Menggunakan alat-alat listrik secara bergantian.
4.
Menggunakan tenaga listrik untuk menambah pendapatan rumah tangga (produktif). Peralatan listrik rumah tangga pada umumnya sudah dirancang untuk pemakaian listrik yang hemat, namun pada prakteknya masih ditemukan pemborosan energi listrik. Hal ini dapat terjadi antara lain karena penggunaan peralatan dengan cara yang kurang tepat.
Hemat energi bukan berarti kita harus mengorbankan daya guna dan kenyamanannya. Sudah saatnya kita lebih sering untuk mengagendakan pembicaraan masalah hemat energi (listrik) ini pada setiap kesempatan.
Mendengar tidak sama dengan melihat dan melihat tidak sama dengan melakukan. Ajaran seindah apapun tidak akan ada gunanya jika tidak dilakukan. Sayangilah listrik anda, mulailah dengan menggunakannya dengan hemat dengan menjalankan tips-tips berikut.
Pemilihan Jenis Lampu
Kenyataan yang dihadapi saat ini, masyarakat masih banyak yang belum mengenal atau belum memahami apa yang dimaksud dengan Lampu Hemat Energi (LHE) . Masyarakat cenderung memilih lampu yang murah dan mudah didapat di pasaran, namun kenyataannya tidak hemat energi, yaitu lampu jenis pijar (Incandescent).
Lampu pijar 100W = LHE 20W
Unjuk kerja lampu yang memiliki daya terang lampu yang sama.
Lampu pijar 100W = Lampu neon 40W (lampu40W+20 W ballast )= LHE 20W
Ruang Hemat Listrik
Jendela yang besar/luas akan membuat penetrasi cahaya matahari bekerja baik sehingga kita tidak membutuhkan cahaya lampu pada pagi, siang maupun sore hari dan menghemat listrik.
Jendela yang besar/luas
Jendela yang besar/luas juga akan membuat sirkulasi udara segar pada ruangan sehingga tidak perlu pendingin udara (AC) yang boros listrik, namun cukup kipas angin atau bahkan tidak membutuhkan keduanya sama sekali.
Ruangan Ber AC
Bila ruangan didisain untuk menggunakan AC, maka sebaiknya ruangan ditata sebagai berikut: Aliran udara dari luar ke dalam atau sebaliknya hendaknya dibatasi. Cahaya matahari ke dalam ruangan hendaknya diminimalkan, juga space ruangan hendaknya tidak terlalu luas. Misalnya, ruangan diisi dengan lemari, filing cabinet, dll sehingga AC tidak perlu bekerja berat untuk seluruh space ruangan.
Pengecatan Dinding
Pengecatan dinding dapat menghemat penggunaan lampu di siang hari. Dinding rumah yang dicat dengan dinding rumah yang tidak dicat memiliki efek penerangan lampu yang berbeda. Rumah yang dindingnya tidak dicat akan terasa gelap, sehingga selalu membutuhkan penerangan listrik walaupun di siang hari.
Pilihlah Warna Terang/Cerah
Warna dinding juga berpengaruh pada pemakaian lampu, warna dinding yang terang/cerah akan memantulkan cahaya sehingga lampu dengan watt yang kecil sudah mampu menerangi dibanding dengan warna dinding yang gelap (abu-abu, biru, coklat, hijau, hitam, dsb) yang akan menyerap cahaya, sehingga dengan luas ruangan yang sama akan membutuhkan lampu dengan watt yang lebih besar.
Mesin Pendingin Hemat Listrik
1. Penggunaan Kulkas Agar Hemat Listrik
a. Membuka pintu lemari es
* Membuka pintu lemari es seperlunya, dan pada kondisi tertentu dijaga agar dapat tertutup rapat.
* Bersihkan secara teratur karet isolasi pintu, agar pintu kulkas selalu rapat bila ditutup
b. Jangan Mengisi Kulkas Terlalu Penuh
* Jangan memasukkan semua barang ke kulkas. Kulkas bukan tempat penyimpanan barang tetapi tetapi lemari pendingin.
* Jangan mengisi kulkas terlalu penuh sehingga sirkulasi udara kurang baik dan mengakibatkan pemboroan listrik.
c. Minimal 15 cm dari dinding/tembok
Letak kulkas jangan terlalu dekat dengan dinding/tembok (minimal 15 cm dari dinding/tembok) karena dapat mengakibatkan sirkulasi panas. Panas yang dihasilkan kulkas harus segera keluar dari lingkungan di sekitar kulkas.
d. Jauhkan dari Sumber Panas
* Menempatkan lemari es jauh dari sumber panas, seperti sinar matahari, kompor. Lingkungan disekitar kulkas yang panas dapat menyebabkan kerja komprosor tidak optimal. Sehingga konsumsi listrik menjadi besar.
* Dan tidak memasukkan makanan/minuman yang masih panas ke dalam lemari es.
e. Membersihkan Kondensor dan Mengatur Suhu Kulkas
* Membersihkan kondensor (terletak di belakang lemari es) secara teratur dari debu dan kotoran, agar proses pelepasan panas berjalan baik.
* Mengatur suhu lemari es sesuai kebutuhan karena semakin rendah / dingin temperatur, semakin banyak konsumsi energi listrik.
f. Mematikan Kulkas
Bila kulkas belum dilengkapi dengan sistem auto defrost, maka matikan kulkas bila bunga es telah timbul. Mematikan lemari es bila tidak digunakan dalam waktu lama.
2. Menggunakan AC
1. Memilih AC hemat energi dan daya yang sesuai dengan besarnya ruangan.
2. Mematikan AC bila ruangan tidak digunakan.
3. Mengatur suhu ruangan secukupnya, tidak menyetel AC terlalu dingin.
4. Menutup pintu, jendela dan ventilasi ruangan agar udara panas dari luar tidak masuk.
5. Menempatkan AC sejauh mungkin dari sinar matahari langsung agar efek pendingin tidak berkurang.
6. Membersihkan saringan (filter) udara dengan teratur.
(berbagai sumber

Seputar Instalasi Listrik:

penghematan energi berarti juga mengurangi (5),instalasi listrik rumah hemat (3),mengapa kita harus menghemat energi (3),kenyamanan rumah (3),dinding hemat energi (2),mengapa perlu hemat energi (2),dampak sering mematikan kulkas (2),apa perlu hemat energi? (2),penyebab Lampu Hemat Energi konslet (2),sikap hemat energi (2),tips memilih lampu hemat energi (2),lampu untuk ruang panel (1),langkah penghematan energi dalam peralatan listrik rumah tanggga (1),lemari es 2 pintu murah hemat listrik (1),maksud auto defrost (1),pendingin ruangan tanpa listrik (1),lampu pijar 20W (1),lampu hemat energi rumah tangga (1),kulkas yg baik efisien dan murah (1),kenapa harus hemat energi (1),kenapa lampu neon lebih hemat listrik dari pada lampu pijar (1),Kulkas 1 pintu murah dan hemat (1),kulkas 1 pintu murah hemat listrik (1),kulkas hemat listrik 1

Genset

Ketika terjadi pemadaman catu daya utama (PLN) maka dibutuhkan suplai cadangan listrik dan pada kondisi tersebut Generator-Set diharapkan dapat mensuplai tenaga listrik terutama untuk beban-beban prioritas. Genset dapat digunakan sebagai sistem cadangan listrik atau "off-grid" (sumber daya yang tergantung atas kebutuhan pemakai). Genset sering digunakan oleh rumah sakit dan industri yang membutuhkan sumber daya yang mantap dan andal (tingkat keandalan pasokan yang tinggi), dan juga untuk area pedesaan yang tidak ada akses untuk secara komersial dipasok listrik melalui jaringan distribusi PLN yang ada.

Suatu mesin diesel generator set terdiri dari:
1. Prime mover atau pengerak mula, dalam hal ini mesin diesel (dalam bahasa inggris disebut diesel engine)
2. Generator
3. AMF (Automatic Main Failure) dan ATS (Automatic Transfer Switch)
4. Baterai dan Battery Charger
5. Panel ACOS (Automatic Change Over Switch)
6. Pengaman untuk Peralatan
7. Perlengkapan Instalasi Tenaga

Mesin Diesel

Mesin diesel termasuk mesin dengan pembakaran dalam atau disebut dengan motor bakar, ditinjau dari cara memperoleh energi termalnya (energi panas). Untuk membangkitkan listrik, sebuah mesin diesel dihubungkan dengan generator dalam satu poros (poros dari mesin diesel dikopel dengan poros generator).

Keuntungan pemakaian mesin diesel sebagai penggerak mula:
* Desain dan instalasi sederhana
* Auxilary equipment (peralatan bantu) sederhana
* Waktu pembebanan relatif singkat

Kerugian pemakaian mesin diesel sebagai Penggerak mula:
*Berat mesin sangat berat karena harus dapat menahan getaran serta kompresi yang tinggi.
* Starting awal berat, karena kompresinya tinggi yaitu sekitar 200 bar.
* Semakin besar daya maka mesin diesel tersebut dimensinya makin besar pula, hal tersebut menyebabkan kesulitan jika daya mesinnya sangat besar.
* Konsumsi bahan bakar menggunakan bahan bakar minyak yang relatif lebih mahal dibandingkan dengan pembangkit listrik yang menggunakan bahan bakar jenis lainnya, seperti gas dan batubara.

Cara Kerja Mesin Diesel

Prime mover atau penggerak mula merupakan peralatan yang berfungsi menghasilkan energi mekanis yang diperlukan untuk memutar rotor generator. Pada mesin diesel/diesel engine terjadi penyalaan sendiri, karena proses kerjanya berdasarkan udara murni yang dimampatkan di dalam silinder pada tekanan yang tinggi (± 30 atm), sehingga temperatur di dalam silinder naik. Dan pada saat itu bahan bakar disemprotkan dalam silinder yang bersuhu dan bertekanan tinggi melebihi titik nyala bahan bakar sehingga bahan bakar yang diinjeksikan akan terbakar secara otomatis. Penambahan panas atau energi senantiasa dilakukan pada tekanan yang konstan.

Tekanan gas hasil pembakaran bahan bakar dan udara akan mendorong torak yang dihubungkan dengan poros engkol menggunakan batang torak, sehingga torak dapat bergerak bolak-balik (reciprocating). Gerak bolak-balik torak akan diubah menjadi gerak rotasi oleh poros engkol (crank shaft). Dan sebaliknya gerak rotasi poros engkol juga diubah menjadi gerak bolak-balik torak pada langkah kompresi.

Berdasarkan cara menganalisa sistim kerjanya, motor diesel dibedakan menjadi dua, yaitu motor diesel yang menggunakan sistim airless injection (solid injection) yang dianalisa dengan siklus dual dan motor diesel yang menggunakan sistim air injection yang dianalisa dengan siklus diesel (sedangkan motor bensin dianalisa dengan
siklus otto).

Perbedaan antara motor diesel dan motor bensin yang nyata adalah terletak pada proses pembakaran bahan bakar, pada motor bensin pembakaran bahan bakar terjadi karena adanya loncatan api listrik yang dihasilkan oleh dua elektroda busi (spark plug), sedangkan pada motor diesel pembakaran terjadi karena kenaikan temperatur campuran udara dan bahan bakar akibat kompresi torak hingga mencapai temperatur nyala. Karena prinsip penyalaan bahan bakarnya akibat tekanan maka motor diesel juga disebut compression ignition engine sedangkan motor bensin disebut spark ignition engine.



Pada mesin diesel, piston melakukan 2 langkah pendek menuju kepala silinder pada setiap langkah daya.
1. Langkah ke atas yang pertama merupakan langkah pemasukan dan penghisapan, di sini udara dan bahan bakar masuk sedangkan poros engkol berputar ke bawah.
2. Langkah kedua merupakan langkah kompresi, poros engkol terus berputar menyebabkan torak naik dan menekan bahan bakar sehingga terjadi pembakaran. Kedua proses ini (1 dan 2) termasuk proses pembakaran.
3. Langkah ketiga merupakan langkah ekspansi dan kerja, di sini kedua katup yaitu katup isap dan buang tertutup sedangkan poros engkol terus berputar dan menarik kembali torak ke bawah.
4. Langkah keempat merupakan langkah pembuangan, disini katup buang terbuka dan menyebabkan gas akibat sisa pembakaran terbuang keluar. Gas dapat keluar karena pada proses keempat ini torak kembali bergerak naik keatas dan menyebabkan gas dapat keluar. Kedua proses terakhir ini (3 dan 4) termasuk proses pembuangan.
5. Setelah keempat proses tersebut, maka proses berikutnya akan mengulang kembali proses yang pertama, dimana udara dan bahan bakar masuk kembali.

Berdasarkan kecepatan proses diatas maka mesin diesel dapat digolongkan menjadi 3 bagian, yaitu:
1. Diesel kecepatan rendah (< 400 rpm)
2. Diesel kecepatan menengah (400 - 1000 rpm)
3. Diesel kecepatan tinggi ( >1000 rpm)

Sistem starting atau proses untuk menghidupkan/menjalankan mesin diesel dibagi menjadi 3 macam sistem starting yaitu:

1. Sistem Start Manual
Sistem start ini dipakai untuk mesin diesel dengan daya mesin yang relatif kecil yaitu < 30 PK. Cara untuk menghidupkan mesin diesel pada sistem ini adalah dengan menggunakan penggerak engkol start pada poros engkol atau poros hubung yang akan digerakkan oleh tenaga manusia. Jadi sistem start ini sangat bergantung pada faktor manusia sebagai operatornya.

2. Sistem Start Elektrik
Sistem ini dipakai oleh mesin diesel yang memiliki daya sedang yaitu < 500 PK. Sistem ini menggunakan motor DC dengan suplai listrik dari baterai/accu 12 atau 24 volt untuk menstart diesel. Saat start, motor DC mendapat suplai listrik dari baterai atau accu dan menghasilkan torsi yang dipakai untuk menggerakkan diesel sampai mencapai putaran tertentu. Baterai atau accu yang dipakai harus dapat dipakai untuk menstart sebanyak 6 kali tanpa diisi kembali, karena arus start yang dibutuhkan motor DC cukup besar maka dipakai dinamo yang berfungsi sebagai generator DC. Pengisian ulang baterai atau accu digunakan alat bantu berupa battery charger dan pengaman tegangan. Pada saat diesel tidak bekerja maka battery charger mendapat suplai listrik dari PLN, sedangkan pada saat diesel bekerja maka suplai dari battery charger didapat dari generator. Fungsi dari pengaman tegangan adalah untuk memonitor tegangan baterai atau accu. Sehingga apabila tegangan dari baterai atau accu sudah mencapai 12/24 volt, yang merupakan tegangan standarnya, maka hubungan antara battery charger dengan baterai atau accu akan diputus oleh pengaman tegangan.

3. Sistem Start Kompresi
Sistem start ini dipakai oleh diesel yang memiliki daya besar yaitu > 500 PK. Sistem ini memakai motor dengan udara bertekanan tinggi untuk start dari mesin diesel. Cara kerjanya yaitu dengan menyimpan udara ke dalam suatu botol udara. Kemudian udara tersebut dikompresi sehingga menjadi udara panas dan bahan bakar solar dimasukkan ke dalam Fuel Injection Pump serta disemprotkan lewat nozzle dengan tekanan tinggi. Akibatnya akan terjadi pengkabutan dan pembakaran di ruang bakar. Pada saat tekanan di dalam tabung turun sampai batas minimum yang ditentukan, maka kompressor akan secara otomatis menaikkan tekanan udara di dalam tabung hingga tekanan dalam tabung mencukupi dan siap dipakai untuk melakukan starting mesin diesel.

AMF (Automatic Main Failure) dan ATS (Automatic Transfer Switch)



AMF merupakan alat yang berfungsi menurunkan downtime dan meningkatkan keandalan sistem catu daya listrik. AMF dapat mengendalikan transfer Circuit Breaker (CB) atau alat sejenis, dari catu daya utama (PLN) ke catu daya cadangan (genset) dan sebaliknya. Dan ATS merupakan pelengkap dari AMF dan bekerja secara bersama-sama.

Cara Kerja AMF dan ATS

Automatic Main Failure (AMF) dapat mengendalikan transfer suatu alat dari suplai utama ke suplai cadangan atau dari suplai cadangan ke suplai utama.AMF akan beroperasi saat catu daya utama (PLN) padam dengan mengatur catu daya cadangan (genset). AMF dapat mengatur genset beroperasi jika suplai utama dari PLN mati dan memutuskan genset jika suplai utama dari PLN hidup lagi.

Baterai (baterry dan accu)

Battery merupakan suatu proses pengubahan energi kimia menjadi energi listrik yang berupa sel listrik. Pada dasarnya sel listrik terdiri dari dua buah logam/ konduktor yang berbeda dicelupkan ke dalam larutan maka akan bereaksi secara kimia dan menghasilkan gaya gerak listrik antara kedua konduktor tersebut. Proses pengisian battery dilakukan dengan cara mengalirkan arus melalui sel-sel dengan arah yang berlawanan dengan aliran arus dalam proses pengosongan sehingga sel akan dikembalikan dalam keadaan semula. Battery yang digunakan pada sistem otomatis GenSet berfungsi sebagai sumber arus DC pada starting diesel.

Battery Charger

Alat ini berfungsi untuk proses pengisian battery dengan mengubah tegangan PLN 220V atau dari generator itu sendiri menjadi 12/24 V menggunakan rangkaian penyearah. Battery Charger ini biasanya dilengkapi dengan pengaman hubung singkat (Short Circuit) berupa sekering/ fuse.

Panel ACOS

ACOS (Automatic Change Over Switch) merupakan panel pengendalian generator dan terdapat beberapa tombol yang masing-masing mempunyai fungsi yang berbeda.
Tombol pengontrol operasi Gen Set automatic, antara lain yaitu :
Off, Automatic, Trial Service, Manual Service, Manual Starting, Manual Stoping, Signal Test, Horn Off, Release, Start, Start Fault, Engine Running, Supervision On, Low Oil Pressure, Temperature To High, Generator Over Load.

Sistem Pengaman Genset

Sistem pengaman harus dapat bekerja cepat dan tepat dalam mengisolir gangguan agar tidak terjadi kerusakan fatal. Proteksi pada mesin generator ada dua macam yaitu :
1) Pengaman alarm
Bertujuan memberitahukan kepada operator bahwa ada sesuatu yang tidak normal dalam operasi mesin generator dan agar operator segera bertindak.
2) Pengaman trip
Berfungsi untuk menghindarkan mesin generator dari kemungkinan kerusakan karena ada sistem yang berfungsi tidak normal maka mesin akan stop secara otomatis.
Jenis pengaman trip antara lain :
1) Putaran lebih (over speed)
2) Temperatur air pendingin tinggi
3) Tekanan minyak pelumas rendah
4) Emergency stop
5) Reverse power

Pentanahan (grounding)

a) Pentanahan sistem, pentanahan untuk suatu titik pada penghantar arus dari sistem. Pada umumnya titik tersebut adalah titik netral dari suatu mesin, transformator, atau untuk rangkaian listrik tertentu.
b) Pentanahan peralatan sistem, pentanahan untuk suatu bagian yang tidak membawa arus dari sistem, misalnya : Semua logam seperti saluran tempat kabel, kerangka mesin, batang pemegang sakelar, penutup kotak sakelar.

Relay pengaman pada genset:

a) Relay arus lebih
Thermal Over Load Relay (TOLR) digunakan untuk melindungi motor dan perlengkapan kendali motor dari kerusakan akibat beban lebih atau terjadinya hubungan singkat antar hantaran yang menuju jaring atau antar fasa.
b) Relay tegangan lebih
bekerja bila tegangan yang dihasilkan generator melebihi batas nominalnya.
c) Relay diferensial
bekerja atas dasar perbandingan tegangan atau perbandingan arus, yaitu besarnya arus sebelum lilitan stator dengan arus yang mengalir pada hantaran yang menuju jaring-jaring.
d) Relay daya balik
berfungsi untuk mendeteksi aliran daya aktif yang masuk ke arah generator.

Sekering

berungsi untuk mengamankan peralatan atau instalasi listrik dari gangguan hubung singkat
Jika suatu sekering dilewati arus di atas arus kerjanya, maka pada waktu tertentu sekering tersebut akan lebur (putus). Besarnya arus yang dapat meleburkan suatu sekering dalam waktu 4 jam dibagi arus kerja disebut faktor peleburan berkisar 1 hingga 1,5.

*) Gambar langkah kerja piston pada mesin diesel milik gudangilmu.org
*) Gambar ATS dan AMF milik caturmukti.com
*) Gambar panel ACOS milik tredintechnologies.com
Semoga bermanfaat,

instalasi listrik rumah tinggal

Anda pasti sudah mengenal peralatan listrik yang terpasang dirumah anda seperti sakelar, stop kontak, steker, sekering dan lainnya. Dan untuk anda yang awam dengan dunia listrik, artikel kali ini akan mengajak anda untuk mengenal fungsi dan jenis peralatan listrik tersebut secara umum.

Pengenalan peralatan listrik instalasi listrik rumah tinggal ini akan dimulai dengan Bargainser.

BARGAINSER

Bargainser merupakan alat yang berfungsi sebagai pembatas daya listrik yang masuk ke rumah tinggal, sekaligus juga berfungsi sebagai pengukur jumlah daya listrik yang digunakan rumah tinggal tersebut (dalam satuan kWh). Ada berbagai batasan daya yang dikeluarkan oleh PLN untuk konsumsi rumah tinggal, yaitu 220 VA, 450 VA, 900 VA, 1.300 VA, dan 2.200 VA.
bargainser
Pada bargainser terdapat tiga bagian utama, yaitu:
- MCB atau Miniature Circuit Breaker, berfungsi untuk memutuskan aliran daya listrik secara otomatis jika daya yang dihantarkan melebihi nilai batasannya. MCB ini bersifat on/off dan dapat juga berfungsi sebagai sakelar utama dalam rumah. Jika MCB bargainser ini dalam kondisi off, maka seluruh aliran listrik dalam rumah pun terhenti. Sakelar ini biasanya dimatikan pada saat akan dilakukan perbaikan instalasi listrik dirumah.

- Meter listrik atau kWh meter, alat ini berfungsi untuk mengukur besaran daya yang digunakan oleh rumah tinggal tersebut dalam satuan kWh (kilowatt hour). Pada bargainser, meter listrik berwujud deretan angka secara analog ataupun digital yang akan berubah sesuai penggunaan daya listrik.

- Spin Control, merupakan alat kontrol penggunaan daya dalam rumah tinggal dan akan selalu berputar selama ada daya listrik yang digunakan. Perputaran spin control ini akan semakain cepat jika daya listrik yang digunakan semakin besar, dan akan melambat jika daya listrik yang digunakan berkurang/sedikit.

Pada kanal output Bargainser biasanya terdapat 3 kabel, yaitu kabel fasa, kabel netral dan kabel ground yang dihubungkan ketanah. Listrik dari PLN harus dihubungkan dengan bargainser terlebih dahulu sebelum masuk ke instalasi listrik rumah tinggal.

PENGAMAN LISTRIK
Instalasi listrik rumah tinggal pun membutuhkan pengaman yang berfungsi untuk memutuskan rangkaian listrik apabila terjadi gangguan pada instalasi listrik rumah tinggal tersebut, seperti gangguan hubung singkat atau short circuit atau korsleting.

Terdapat dua jenis pengaman listrik pada instalasi listrik rumah tinggal, yaitu:
- Pengaman lebur biasa atau biasa disebut sekering, alat pengaman ini bekerja memutuskan rangkaian listrik dengan cara meleburkan kawat yang ditempatkan pada suatu tabung apabila kawat tersebut dialairi arus listrik dengan ukuran tertentu.

- Pengaman listrik thermis, biasa disebut MCB dan merupakan alat pengaman yang akan memutuskan rangkaian listrik berdasarkan panas .


SAKELAR

Sakelar atau switch merupakan komponen instalasi listrik yang berfungsi untuk menyambung atau memutus aliran listrik pada suatu pemghantar.
Berdasarkan besarnya tegangan, sakelar dapat dibedakan menjadi:
- sakelar bertegangan rendah.
- Sakelar tegangan menengah.
- Sakelar tegangan tinggi serta sangat tinggi.


Sedangkan berdasarkan tempat dan pemasangannya, sakelar dapat dibedakan menjadi :
- Sakelar in-bow, sakelar yang ditanam didalam tembok.
- Sakelar out-bow, sakelar yang dipasang pada permukaan tembok.

Jenis sakelar berikutnya dapat dibedakan berdasarkan fungsinya, yaitu:
- Sakelar on-off, merupakan sakelar yang bekerja menghubungkan arus listrik jika tombolnya ditekan pada posisi on. Untuk memutuskan hubungan arus listrik, tombol sakelar harus ditekan pada posisi off. Sakelar jenis ini biasanya digunakan untuk sakelar lampu.

- Sakelar push-on, merupakan sakelar yang menghubungkan arus listrik jika tombolnya ditekan pada posisi on dan akan secara otomatis memutus arus listrik, ketika tombolnya dilepas dan kembali ke posisi off dengan sendirinya. Biasanya sakelar jenis ini digunakan untuk sakelar bel rumah.

Berdasarkan jenis per-unitnya, sakelar dapat dibedakan menjadi dua jenis, yaitu:
- Sakelar tunggal, merupakan sakelar yang hanya mempunyai satu buah kanal input yang terhubung dengan sumber listrik, serta kanal output yang terhubung dengan beban listrik/alat listrik yang digunakan.

- Sakelar majemuk, merupakan sakelar yang memiliki satu buah kanal input yang terhubung dengan sumber listrik, namun memiliki banyak kanal output yang terhubung dengan beberapa beban/alat listrik yang digunakan. Jumlah kanal output tergantung dari jumlah tombol pada sakelar tersebut.


STOP KONTAK

Stop kontak, sebagian mengatakan outlet, merupakan komponen listrik yang berfungsi sebagi muara hubungan antara alat listrik dengan aliran listrik. Agar alat listrik terhubung dengan stop kontak, maka diperlukan kabel dan steker atau colokan yang nantinya akan ditancapkan pada stop kontak.

Berdasarkan bentuk serta fungsinya, stop kontak dibedakan menjadi dua macam, yaitu:
- Stop kontak kecil, merupakan stop kontak dengan dua lubang (kanal) yang berfungsi untuk menyalurkan listrik pada daya rendah ke alat-alat listrik melalui steker yang juga berjenis kecil.

- Stop kontak besar, juga nerupakan stop kontak dengan dua kanal AC yang dilengkapi dengan lempeng logam pada sisi atas dan bawah kanal AC yang berfungsi sebagai ground.sakelar jenis ini biasanya digunakan untuk daya yang lebih besar.


Sedangkan berdasarkan tempat pemasangannya. Dikenal dua jenis stop kontak, yaitu:
- Stop kontak in bow, merupakan stop kontak yang dipasang didalam tembok.
- Stop kontak out bow, yang dipasang diluar tembok atau hanya diletakkan dipermukaan tembok pada saat berfungsi sebagai stop kontak portable.


STEKER

Steker atau Staker atau yang kadang sering disebut colokan listrik, karena memang berupa dua buah colokan berbahan logam dan merupakan alat listrik yang yang berfungsi untuk menghubungkan alat listrik dengan aliran listrik, ditancapkan pada kanal stop kontak sehingga alat listrik tersebut dapat digunakan.


Berdasarkan fungsi dan bentuknya, steker juga memliki dua jenis, yaitu:
- Steker kecil, merupakan steker yang digunakan untuk menyambung alat-alat listrik berdaya rendah, misalnya lampu atau radio kecil, dengan sumber listrik atau stop kontak.

- Steker besar, merupakan steker yang digunakan untuk alat-alat listrik yang berdaya besar, misalnya lemari es, microwave, mesin cuci dan lainnya, dengan sumber listrik atau stop kontak. Steker jenis ini dilengkapi dengan lempeng logam untuk kanal ground yang berfungsi sebagai pengaman.

Untuk mengetahui lebih jauh tentang PLUG dan SOCKET ini, silahkan membaca artikelnya di sini.
KABEL

Kabel listrik merupakan komponen listrik yang berfungsi untuk menghantarkan energi listrik ke sumber-sumber beban listrik atau alat-alat listrik.

Untuk instalasi listrik rumah tinggal, kabel yang digunakan biasanya berjenis sebagai berikut:
- NYA, kabel jenis ini merupakan kabel listrik yang berisolasi PVC dan berintikan/berisi satu kawat. Jenisnya adalah kabel udara atau tidak ditanam dalam tanah. Kabel listrik ini biasanya berwarna merah, hitam, kuning atau biru. Isolasi kawat penghantarnya hanya satu lapis, sehingga tidak cukup kuat terhadap gesekan, gencetan/tekanan atau gigitan binatang seperti tikus. Karena kelemahan pada isolasinya tersebut maka dalam pemasangannya diperlukan pelapis luar dengan menggunakan pipa conduit dari PVC atau besi.

- NYM, merupakan kabel listrik yang berisolasi PVC dan berintikan kawat lebih dari satu, ada yang 2, 3 atau 4. Jenis kabel udara dengan warna isolasi luar biasanya putih dan warna isolasi bagian dalam beragam, karena isolasi yang rangkap inilah maka kabel listrik NYM ini relative lebih kuat terhadap gesekan atau gencetan/tekanan.

- NYY, kabel listrik jenis ini merupakan kabel berisolasi PVC, berintikan 2, 3 atau 4 dengan warna isolasi luarnya hitam. Jenis kabel tanah, sehingga tahan terhadap air dan gencetan atau tekanan.

- NYMHYO, kabel jenis ini merupakan kabel serabut dengan dua buah inti yang terdiri dari dua warna. Kabel jenis ini biasa digunakan pada loudspeaker, sound sistem, lampu-lampu berdaya kecil sampai sedang.

Demikian sekilas pengenalan peralatan-perlatan listrik untuk instalasi listrik rumah tinggal, keterangan fungsi, bentuk/konstruksi dan cara kerja dari masing-masing alat merupakan penjelasan secara umum.

Generator sinkron

Setelah kita membahas di sini mengenai konstruksi dari suatu generator sinkron, maka artikel kali ini akan membahas mengenai prinsip kerja dari suatu generator sinkron. Yang akan menjadi kerangka bahasan kali ini adalah pengoperasian generator sinkron dalam kondisi berbeban, tanpa beban, menentukan reaktansi dan resistansi dengan melakukan percobaan tanpa beban (beban nol), percobaan hubung-singkat dan percobaan resistansi jangkar.

Seperti telah dijelaskan pada artikel-artikel sebelumnya, bahwa kecepatan rotor dan frekuensi dari tegangan yang dibangkitkan oleh suatu generator sinkron berbanding lurus. Gambar 1 akan memperlihatkan prinsip kerja dari sebuah generator AC dengan dua kutub, dan dimisalkan hanya memiliki satu lilitan yang terbuat dari dua penghantar secara seri, yaitu penghantar a dan a’.

Untuk dapat lebih mudah memahami, silahkan lihat animasi prinsip kerja generator, di sini.



Gambar 1. Diagram Generator AC Satu Phasa Dua Kutub.

Lilitan seperti disebutkan diatas disebut “Lilitan terpusat”, dalam generator sebenarnya terdiri dari banyak lilitan dalam masing-masing fasa yang terdistribusi pada masing-masing alur stator dan disebut “Lilitan terdistribusi”. Diasumsikan rotor berputar searah jarum jam, maka fluks medan rotor bergerak sesuai lilitan jangkar. Satu putaran rotor dalam satu detik menghasilkan satu siklus per detik atau 1 Hertz (Hz).

Bila kecepatannya 60 Revolution per menit (Rpm), frekuensi 1 Hz. Maka untuk frekuensi f = 60 Hz, rotor harus berputar 3600 Rpm. Untuk kecepatan rotor n rpm, rotor harus berputar pada kecepatan n/60 revolution per detik (rps). Bila rotor mempunyai lebih dari 1 pasang kutub, misalnya P kutub maka masing-masing revolution dari rotor menginduksikan P/2 siklus tegangan dalam lilitan stator. Frekuensi dari tegangan induksi sebagai sebuah fungsi dari kecepatan rotor, dan diformulasikan dengan:



Untuk generator sinkron tiga fasa, harus ada tiga belitan yang masing-masing terpisah sebesar 120 derajat listrik dalam ruang sekitar keliling celah udara seperti diperlihatkan pada kumparan a – a’, b – b’ dan c – c’ pada gambar 2. Masing-masing lilitan akan menghasilkan gelombang Fluksi sinus satu dengan lainnya berbeda 120 derajat listrik. Dalam keadaan seimbang besarnya fluksi sesaat :

ΦA = Φm. Sin ωt
ΦB = Φm. Sin ( ωt – 120° )
ΦC = Φm. Sin ( ωt – 240° )


Gambar 2. Diagram Generator AC Tiga Fasa Dua Kutub

Besarnya fluks resultan adalah jumlah vektor ketiga fluks tersebut adalah:
ΦT = ΦA +ΦB + ΦC, yang merupakan fungsi tempat (Φ) dan waktu (t), maka besar- besarnya fluks total adalah:
ΦT = Φm.Sin ωt + Φm.Sin(ωt – 120°) + Φm. Sin(ωt– 240°). Cos (φ – 240°)

Dengan memakai transformasi trigonometri dari :

Sin α . Cos β = ½.Sin (α + β) + ½ Sin (α + β ),

maka dari persamaan diatas diperoleh :

ΦT = ½.Φm. Sin (ωt +φ )+ ½.Φm. Sin (ωt – φ) + ½.Φm. Sin ( ωt + φ – 240° )+ ½.Φm. Sin (ωt – φ) +½.Φm. Sin (ωt + φ – 480°)

Dari persamaan diatas, bila diuraikan maka suku kesatu, ketiga, dan kelima
akan silang menghilangkan. Dengan demikian dari persamaan akan didapat
fluksi total sebesar, ΦT = ¾ Φm. Sin ( ωt - Φ ) Weber .

Jadi medan resultan merupakan medan putar dengan modulus 3/2 Φ dengan
sudut putar sebesar ω. Maka besarnya tegangan masing-masing fasa adalah :

E maks = Bm. ℓ. ω r Volt

dimana :

Bm = Kerapatan Fluks maksimum kumparan medan rotor (Tesla)
ℓ = Panjang masing-masing lilitan dalam medan magnetik (Weber)
ω = Kecepatan sudut dari rotor (rad/s)
r = Radius dari jangkar (meter)

anda dapat juga membaca artikel yang terkait dengan bahasan kali ini, di:

- elektromekanis dalam sistem tenaga-1, di sini.
- elektromekanis dalam sistem tenaga-2, di sini.

Generator Tanpa Beban

Apabila sebuah mesin sinkron difungsikan sebagai generator dengan diputar pada kecepatan sinkron dan rotor diberi arus medan (If), maka pada kumparan jangkar stator akan diinduksikan tegangan tanpa beban (Eo), yaitu sebesar:

Eo = 4,44 .Kd. Kp. f. φm. T Volt

Dalam keadaan tanpa beban arus jangkar tidak mengalir pada stator, sehingga tidak terdapat pengaruh reaksi jangkar. Fluks hanya dihasilkan oleh arus medan (If). Bila besarnya arus medan dinaikkan, maka tegangan keluaran juga akan naik sampai titik saturasi (jenuh), seperti diperlihatkan pada gambar 3. Kondisi generator tanpa beban bisa digambarkan rangkaian ekuivalennya seperti diperlihatkan pada gambar 3b.


Gambar 3a dan 3b. Kurva dan Rangkaian Ekuivalen Generator Tanpa Beban


Generator Berbeban

Bila generator diberi beban yang berubah-ubah maka besarnya tegangan terminal V akan berubah-ubah pula, hal ini disebabkan adanya kerugian tegangan pada:
• Resistansi jangkar Ra
• Reaktansi bocor jangkar Xl
• Reaksi Jangkar Xa

a. Resistansi Jangkar
Resistansi jangkar/fasa Ra menyebabkan terjadinya kerugian tegang/fasa (tegangan jatuh/fasa) dan I.Ra yang sefasa dengan arus jangkar.

b. Reaktansi Bocor Jangkar
Saat arus mengalir melalui penghantar jangkar, sebagian fluks yang terjadi tidak mengimbas pada jalur yang telah ditentukan, hal seperti ini disebut Fluks Bocor.

c. Reaksi Jangkar
Adanya arus yang mengalir pada kumparan jangkar saat generator dibebani akan menimbulkan fluksi jangkar (ΦA ) yang berintegrasi dengan fluksi yang dihasilkan pada kumparan medan rotor(ΦF), sehingga akan dihasilkan suatu fluksi resultan sebesar :

Interaksi antara kedua fluksi ini disebut sebagai reaksi jangkar, seperti diperlihatkan pada Gambar 4. yang mengilustrasikan kondisi reaksi jangkar untuk jenis beban yang berbeda-beda.

Gambar 4a, 4b, 4c dan 4d. Kondisi Reaksi Jangkar.

Gambar 4a , memperlihatkan kondisi reaksi jangkar saat generator dibebani tahanan (resistif) sehingga arus jangkar Ia sefasa dengan GGL Eb dan ΦA akan tegak lurus terhadap ΦF.

Gambar 4b, memperlihatkan kondisi reaksi jangkar saat generator dibebani kapasitif , sehingga arus jangkar Ia mendahului ggl Eb sebesar θ dan ΦA terbelakang terhadap ΦF dengan sudut (90 -θ).

Gambar 4c, memperlihatkan kondisi reaksi jangkar saat dibebani kapasitif murni yang mengakibatkan arus jangkar Ia mendahului GGL Eb sebesar 90° dan ΦA akan memperkuat ΦF yang berpengaruh terhadap pemagnetan.

Gambar 4d, memperlihatkan kondisi reaksi jangkar saat arus diberi beban induktif murni sehingga mengakibatkan arus jangkar Ia terbelakang dari GGL Eb sebesar 90° dan ΦA akan memperlemah ΦF yang berpengaruh terhadap pemagnetan.

Jumlah dari reaktansi bocor XL dan reaktansi jangkar Xa biasa disebut reaktansi Sinkron Xs.

Vektor diagram untuk beban yang bersifat Induktif, resistif murni, dan kapasitif diperlihatkan pada Gambar 5a, 5b dan 5c.



Gambar 5a, 5b dan 5c. Vektor Diagram dari Beban Generator

Berdasarkan gambar diatas, maka bisa ditentukan besarnya tegangan jatuh yang terjadi, yaitu :

Total Tegangan Jatuh pada Beban:

= I.Ra + j (I.Xa + I.XL)
= I {Ra + j (Xs + XL)}

= I {Ra + j (Xs)}

= I.Zs

Menentukan Resistansi dan Reaktansi

Untuk bisa menentukan nilai reaktansi dan impedansi dari sebuah generator, harus dilakukan percobaan (test). Ada tiga jenis test yang biasa dilakukan, yaitu:

• Test Tanpa beban ( Beban Nol )
• Test Hubung Singkat.
• Test Resistansi Jangkar.

Test Tanpa Beban

Test Tanpa Beban dilakukan pada kecepatan Sinkron dengan rangkaian jangkar terbuka (tanpa beban) seperti diperlihatkan pada Gambar 6. Percobaan dilakukan dengan cara mengatur arus medan (If) dari nol sampai rating tegangan output terminal tercapai.


Gambar 6. Rangkaian Test Generator Tanpa Beban.

Test Hubung Singkat

Untuk melakukan test ini terminal generator dihubung singkat, dan dengan Ampermeter diletakkan diantara dua penghantar yang dihubung singkat tersebut (Gambar 7). Arus medan dinaikkan secara bertahap sampai diperoleh arus jangkar maksimum. Selama proses test arus If dan arus hubung singkat Ihs dicatat.


Gambar 7. Rangkaian Test Generator di Hubung Singkat.

Dari hasil kedua test diatas, maka dapat digambar dalam bentuk kurva karakteristik seperti diperlihatkan pada gambar 8.


Gambar 8. Kurva Karakteristik Tanpa Beban dan Hubung Singkat sebuah Generator.

Impedansi Sinkron dicari berdasarkan hasil test, adalah:

, If = konstatn

Test Resistansi Jangkar

Dengan rangkaian medan terbuka, resistansi DC diukur antara dua terminal output sehingga dua fasa terhubung secara seri, Gambar 9. Resistansi per fasa adalah setengahnya dari yang diukur.


Gambar 9. Pengukuran Resistansi DC.


Dalam kenyataannya nilai resistansi dikalikan dengan suatu faktor untuk menentukan nilai resistansi AC efektif , eff R . Faktor ini tergantung pada bentuk dan ukuran alur, ukuran penghantar jangkar, dan konstruksi kumparan. Nilainya berkisar antara 1,2 s/d 1,6 .

Bila nilai Ra telah diketahui, nilai Xs bisa ditentukan berdasarkan persamaan:


Semoga bermanfaat,

Motor Listrik

Pada artikel “klasifikasi mesin listrik”, Motor listrik termasuk kedalam kategori mesin listrik dinamis dan merupakan sebuah perangkat elektromagnetik yang mengubah energi listrik menjadi energi mekanik. Energi mekanik ini digunakan untuk, misalnya, memutar impeller pompa, fan atau blower, menggerakan kompresor, mengangkat bahan, dll di industri dan digunakan juga pada peralatan listrik rumah tangga (seperti: mixer, bor listrik,kipas angin).

Anda dapat melihat animasi prinsip kerja motor DC ini di sini.

Motor listrik kadangkala disebut “kuda kerja” nya industri, sebab diperkirakan bahwa motor-motor menggunakan sekitar 70% beban listrik total di industri.

Mekanisme kerja untuk seluruh jenis motor listrik secara umum sama (Gambar 1), yaitu:
• Arus listrik dalam medan magnet akan memberikan gaya.
• Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop, maka kedua sisi loop, yaitu pada sudut kanan medan magnet, akan mendapatkan gaya pada arah yang berlawanan.
• Pasangan gaya menghasilkan tenaga putar/ torsi untuk memutar kumparan.
• Motor-motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putaran yang lebih seragam dan medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan.

Dalam memahami sebuah motor listrik, penting untuk mengerti apa yang dimaksud dengan beban motor. Beban mengacu kepada keluaran tenaga putar/torsi sesuai dengan kecepatan yang diperlukan. Beban umumnya dapat dikategorikan kedalam tiga kelompok:
Beban torsi konstan, adalah beban dimana permintaan keluaran energinya bervariasi dengan kecepatan operasinya, namun torsi nya tidak bervariasi. Contoh beban dengan torsi konstan adalah conveyors, rotary kilns, dan pompa displacement konstan.
Beban dengan torsi variabel, adalah beban dengan torsi yang bervariasi dengan kecepatan operasi. Contoh beban dengan torsi variabel adalah pompa sentrifugal dan fan (torsi bervariasi sebagai kwadrat kecepatan).
Beban dengan energi konstan, adalah beban dengan permintaan torsi yang berubah dan berbanding terbalik dengan kecepatan. Contoh untuk beban dengan daya konstan adalah peralatan-peralatan mesin.


Gambar 1. Prinsip Dasar Kerja Motor Listrik.

JENIS MOTOR LISTRIK

Bagian ini menjelaskan tentang dua jenis utama motor listrik: motor DC dan motor AC. Motor tersebut diklasifikasikan berdasarkan pasokan input, konstruksi, dan mekanisme operasi, dan dijelaskan lebih lanjut dalam bagan dibawah ini.


Gambar 2. Klasifikasi Motor Listrik.

1. Motor DC/Arus Searah
Motor DC/arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/direct-unidirectional. Motor DC digunakan pada penggunaan khusus dimana diperlukan penyalaan torsi yang tinggi atau percepatan yang tetap untuk kisaran kecepatan yang luas.
Gambar 3 memperlihatkan sebuah motor DC yang memiliki tiga komponen utama:
Kutub medan. Secara sederhada digambarkan bahwa interaksi dua kutub magnet akan menyebabkan perputaran pada motor DC. Motor DC memiliki kutub medan yang stasioner dan dinamo yang menggerakan bearing pada ruang diantara kutub medan. Motor DC sederhana memiliki dua kutub medan: kutub utara dan kutub selatan. Garis magnetik energi membesar melintasi bukaan diantara kutub-kutub dari utara ke selatan. Untuk motor yang lebih besar atau lebih komplek terdapat satu atau lebih elektromagnet. Elektromagnet menerima listrik dari sumber daya dari luar sebagai penyedia struktur medan.
Dinamo. Bila arus masuk menuju dinamo, maka arus ini akan menjadi elektromagnet. Dinamo yang berbentuk silinder, dihubungkan ke as penggerak untuk menggerakan beban. Untuk kasus motor DC yang kecil, dinamo berputar dalam medan magnet yang dibentuk oleh kutub-kutub, sampai kutub utara dan selatan magnet berganti lokasi. Jika hal ini terjadi, arusnya berbalik untuk merubah kutub-kutub utara dan selatan dinamo.
Kommutator. Komponen ini terutama ditemukan dalam motor DC. Kegunaannya adalah untuk membalikan arah arus listrik dalam dinamo. Kommutator juga membantu dalam transmisi arus antara dinamo dan sumber daya.


Gambar 3. Motor DC.

Keuntungan utama motor DC adalah kecepatannya mudah dikendalikan dan tidak mempengaruhi kualitas pasokan daya. Motor DC ini dapat dikendalikan dengan mengatur:
Tegangan dinamo – meningkatkan tegangan dinamo akan meningkatkan kecepatan.
Arus medan – menurunkan arus medan akan meningkatkan kecepatan.

Motor DC tersedia dalam banyak ukuran, namun penggunaannya pada umumnya dibatasi untuk beberapa penggunaan berkecepatan rendah, penggunaan daya rendah hingga sedang, seperti peralatan mesin dan rolling mills, sebab sering terjadi masalah dengan perubahan arah arus listrik mekanis pada ukuran yang lebih besar. Juga, motor tersebut dibatasi hanya untuk penggunaan di area yang bersih dan tidak berbahaya sebab resiko percikan api pada sikatnya. Motor DC juga relatif mahal dibanding motor AC.

Hubungan antara kecepatan, flux medan dan tegangan dinamo ditunjukkan dalam persamaan berikut:

Gaya elektromagnetik: E = KΦN

Torsi: T = KΦIa

Dimana:
E =gaya elektromagnetik yang dikembangkan pada terminal dinamo (volt)
Φ = flux medan yang berbanding lurus dengan arus medan
N = kecepatan dalam RPM (putaran per menit)
T = torsi electromagnetik
Ia = arus dinamo
K = konstanta persamaan

Jenis-Jenis Motor DC/Arus Searah

a. Motor DC sumber daya terpisah/ Separately Excited, Jika arus medan dipasok dari sumber terpisah maka disebut motor DC sumber daya terpisah/separately excited.

b. Motor DC sumber daya sendiri/ Self Excited: motor shunt. Pada motor shunt, gulungan medan (medan shunt) disambungkan secara paralel dengan gulungan dinamo (A) seperti diperlihatkan dalam gambar 4. Oleh karena itu total arus dalam jalur merupakan penjumlahan arus medan dan arus dinamo.

Gambar 4. Karakteristik Motor DC Shunt.

Berikut tentang kecepatan motor shunt (E.T.E., 1997):
• Kecepatan pada prakteknya konstan tidak tergantung pada beban (hingga torsi tertentu setelah kecepatannya berkurang, lihat Gambar 4) dan oleh karena itu cocok untuk penggunaan komersial dengan beban awal yang rendah, seperti peralatan mesin.
• Kecepatan dapat dikendalikan dengan cara memasang tahanan dalam susunan seri dengan dinamo (kecepatan berkurang) atau dengan memasang tahanan pada arus medan (kecepatan bertambah).

c. Motor DC daya sendiri: motor seri. Dalam motor seri, gulungan medan (medan shunt) dihubungkan secara seri dengan gulungan dinamo (A) seperti ditunjukkan dalam gambar 5. Oleh karena itu, arus medan sama dengan arus dinamo.

Berikut tentang kecepatan motor seri (Rodwell International Corporation, 1997; L.M. Photonics Ltd, 2002):
• Kecepatan dibatasi pada 5000 RPM.
• Harus dihindarkan menjalankan motor seri tanpa ada beban sebab motor akan mempercepat tanpa terkendali.
Motor-motor seri cocok untuk penggunaan yang memerlukan torque penyalaan awal yang tinggi, seperti derek dan alat pengangkat hoist (lihat Gambar 5).

Gambar 5. Karakteristik Motor DC Seri.

d. Motor DC Kompon/Gabungan.
Motor Kompon DC merupakan gabungan motor seri dan shunt. Pada motor kompon, gulungan medan (medan shunt) dihubungkan secara paralel dan seri dengan gulungan dinamo (A) seperti yang ditunjukkan dalam gambar 6. Sehingga, motor kompon memiliki torque penyalaan awal yang bagus dan kecepatan yang stabil. Makin tinggi persentase penggabungan (yakni persentase gulungan medan yang dihubungkan secara seri), makin tinggi pula torque penyalaan awal yang dapat ditangani oleh motor ini. Contoh, penggabungan 40-50% menjadikan motor ini cocok untuk alat pengangkat hoist dan derek, sedangkan motor kompon yang standar (12%) tidak cocok (myElectrical, 2005).

Gambar 6. Karakteristik Motor DC Kompon.

2. Motor AC/Arus Bolak-Balik

Motor AC/arus bolak-balik menggunakan arus listrik yang membalikkan arahnya secara teratur pada rentang waktu tertentu. Motor listrik AC memiliki dua buah bagian dasar listrik: "stator" dan "rotor" seperti ditunjukkan dalam Gambar 7.

Stator merupakan komponen listrik statis. Rotor merupakan komponen listrik berputar untuk memutar as motor. Keuntungan utama motor DC terhadap motor AC adalah bahwa kecepatan motor AC lebih sulit dikendalikan. Untuk mengatasi kerugian ini, motor AC dapat dilengkapi dengan penggerak frekwensi variabel untuk meningkatkan kendali kecepatan sekaligus menurunkan dayanya. Motor induksi merupakan motor yang paling populer di industri karena kehandalannya dan lebih mudah perawatannya. Motor induksi AC cukup murah (harganya setengah atau kurang dari harga sebuah motor DC) dan juga memberikan rasio daya terhadap berat yang cukup tinggi (sekitar dua kali motor DC).

Jenis-Jenis Motor AC/Arus Bolak-Balik

a. Motor sinkron. Motor sinkron adalah motor AC yang bekerja pada kecepatan tetap pada sistim frekwensi tertentu. Motor ini memerlukan arus searah (DC) untuk pembangkitan daya dan memiliki torque awal yang rendah, dan oleh karena itu motor sinkron cocok untuk penggunaan awal dengan beban rendah, seperti kompresor udara, perubahan frekwensi dan generator motor. Motor sinkron mampu untuk memperbaiki faktor daya sistim, sehingga sering digunakan pada sistim yang menggunakan banyak listrik.

Komponen utama motor sinkron adalah (Gambar 7):
Rotor. Perbedaan utama antara motor sinkron dengan motor induksi adalah bahwa rotor mesin sinkron berjalan pada kecepatan yang sama dengan perputaran medan magnet. Hal ini memungkinkan sebab medan magnit rotor tidak lagi terinduksi. Rotor memiliki magnet permanen atau arus DC-excited, yang dipaksa untuk mengunci pada posisi tertentu bila dihadapkan dengan medan magnet lainnya.
Stator. Stator menghasilkan medan magnet berputar yang sebanding dengan frekwensi yang dipasok.

Motor ini berputar pada kecepatan sinkron, yang diberikan oleh persamaan berikut (Parekh, 2003):

Ns = 120 f / P

Dimana:
f = frekwensi dari pasokan frekwensi
P= jumlah kutub

Gambar 7. Motor Sinkron.

b. Motor induksi. Motor induksi merupakan motor yang paling umum digunakan pada berbagai peralatan industri. Popularitasnya karena rancangannya yang sederhana, murah dan mudah didapat, dan dapat langsung disambungkan ke sumber daya AC.

Komponen Motor induksi memiliki dua komponen listrik utama (Gambar 8):
Rotor. Motor induksi menggunakan dua jenis rotor:
- Rotor kandang tupai terdiri dari batang penghantar tebal yang dilekatkan dalam petak-petak slots paralel. Batang-batang tersebut diberi hubungan pendek pada kedua ujungnya dengan alat cincin hubungan pendek.
- Lingkaran rotor yang memiliki gulungan tiga fase, lapisan ganda dan terdistribusi. Dibuat melingkar sebanyak kutub stator. Tiga fase digulungi kawat pada bagian dalamnya dan ujung yang lainnya dihubungkan ke cincin kecil yang dipasang pada batang as dengan sikat yang menempel padanya.
Stator. Stator dibuat dari sejumlah stampings dengan slots untuk membawa gulungan tiga fase. Gulungan ini dilingkarkan untuk sejumlah kutub yang tertentu. Gulungan diberi spasi geometri sebesar 120 derajat .

Klasifikasi motor induksi

Motor induksi dapat diklasifikasikan menjadi dua kelompok utama (Parekh, 2003):
Motor induksi satu fase. Motor ini hanya memiliki satu gulungan stator, beroperasi dengan pasokan daya satu fase, memiliki sebuah rotor kandang tupai, dan memerlukan sebuah alat untuk menghidupkan motornya. Sejauh ini motor ini merupakan jenis motor yang paling umum digunakan dalam peralatan rumah tangga, seperti kipas angin, mesin cuci dan pengering pakaian, dan untuk penggunaan hingga 3 sampai 4 Hp.
Motor induksi tiga fase. Medan magnet yang berputar dihasilkan oleh pasokan tiga fase yang seimbang. Motor tersebut memiliki kemampuan daya yang tinggi, dapat memiliki kandang tupai atau gulungan rotor (walaupun 90% memiliki rotor kandang tupai); dan penyalaan sendiri. Diperkirakan bahwa sekitar 70% motor di industri menggunakan jenis ini, sebagai contoh, pompa, kompresor, belt conveyor, jaringan listrik , dan grinder. Tersedia dalam ukuran 1/3 hingga ratusan Hp.

Gambar 8. Motor Induksi.

Kecepatan motor induksi

Motor induksi bekerja sebagai berikut, Listrik dipasok ke stator yang akan menghasilkan medan magnet. Medan magnet ini bergerak dengan kecepatan sinkron disekitar rotor. Arus rotor menghasilkan medan magnet kedua, yang berusaha untuk melawan medan magnet stator, yang menyebabkan rotor berputar. Walaupun begitu, didalam prakteknya motor tidak pernah bekerja pada kecepatan sinkron namun pada “kecepatan dasar” yang lebih rendah. Terjadinya perbedaan antara dua kecepatan tersebut disebabkan adanya “slip/geseran” yang meningkat dengan meningkatnya beban. Slip hanya terjadi pada motor induksi. Untuk menghindari slip dapat dipasang sebuah cincin geser/ slip ring, dan motor tersebut dinamakan “motor cincin geser/slip ring motor”.

Persamaan berikut dapat digunakan untuk menghitung persentase slip/geseran(Parekh, 2003):

% Slip = (Ns – Nb)/Ns x 100

Dimana:
Ns = kecepatan sinkron dalam RPM
Nb = kecepatan dasar dalam RPM

Hubungan antara beban, kecepatan dan torsi


Gambar 9. Grafik Torsi vs Kecepatan Motor Induksi.

Gambar 9 menunjukan grafik torsi vs kecepatan motor induksi AC tiga fase dengan arus yang sudah ditetapkan. Bila motor (Parekh, 2003):
• Mulai menyala ternyata terdapat arus nyala awal yang tinggi dan torsi yang rendah (“pull-up torque”).
• Mencapai 80% kecepatan penuh, torsi berada pada tingkat tertinggi (“pull-out torque”) dan arus mulai turun.
• Pada kecepatan penuh, atau kecepatan sinkron, arus torsi dan stator turun ke nol.

Teori dasar Listrik

Artikel kali ini lebih saya tujukan kepada orang awam yang ingin mengenal dan mempelajari teknik listrik ataupun bagi mereka yang sudah berkecimpung di dalam teknik elektro untuk sekedar mengingat kembali teori-teori dasar listrik.

1. Arus Listrik

adalah mengalirnya elektron secara terus menerus dan berkesinambungan pada konduktor akibat perbedaan jumlah elektron pada beberapa lokasi yang jumlah elektronnya tidak sama. satuan arus listrik adalah Ampere.

Arus listrik bergerak dari terminal positif (+) ke terminal negatif (-), sedangkan aliran listrik dalam kawat logam terdiri dari aliran elektron yang bergerak dari terminal negatif (-) ke terminal positif(+), arah arus listrik dianggap berlawanan dengan arah gerakan elektron.



Gambar 1. Arah arus listrik dan arah gerakan elektron.

“1 ampere arus adalah mengalirnya elektron sebanyak 624x10^16 (6,24151 × 10^18) atau sama dengan 1 Coulumb per detik melewati suatu penampang konduktor”
Formula arus listrik adalah:

I = Q/t (ampere)

Dimana:
I = besarnya arus listrik yang mengalir, ampere
Q = Besarnya muatan listrik, coulomb
t = waktu, detik

2. Kuat Arus Listrik

Adalah arus yang tergantung pada banyak sedikitnya elektron bebas yang pindah melewati suatu penampang kawat dalam satuan waktu.

Definisi : “Ampere adalah satuan kuat arus listrik yang dapat memisahkan 1,118 milligram perak dari nitrat perak murni dalam satu detik”.

Rumus – rumus untuk menghitung banyaknya muatan listrik, kuat arus dan waktu:

Q = I x t
I = Q/t
t = Q/I

Dimana :
Q = Banyaknya muatan listrik dalam satuan coulomb
I = Kuat Arus dalam satuan Amper.
t = waktu dalam satuan detik.

“Kuat arus listrik biasa juga disebut dengan arus listrik”

“muatan listrik memiliki muatan positip dan muatan negatif. Muatan positip dibawa oleh proton, dan muatan negatif dibawa oleh elektro. Satuan muatan ”coulomb (C)”, muatan proton +1,6 x 10^-19C, sedangkan muatan elektron -1,6x 10^-19C. Muatan yang bertanda sama saling tolak menolak, muatan bertanda berbeda saling tarik menarik”
3. Rapat Arus

Difinisi :
“rapat arus ialah besarnya arus listrik tiap-tiap mm² luas penampang kawat”.



Gambar 2. Kerapatan arus listrik.

Arus listrik mengalir dalam kawat penghantar secara merata menurut luas penampangnya. Arus listrik 12 A mengalir dalam kawat berpenampang 4mm², maka kerapatan arusnya 3A/mm² (12A/4 mm²), ketika penampang penghantar mengecil 1,5mm², maka kerapatan arusnya menjadi 8A/mm² (12A/1,5 mm²).

Kerapatan arus berpengaruh pada kenaikan temperatur. Suhu penghantar dipertahankan sekitar 300°C, dimana kemampuan hantar arus kabel sudah ditetapkan dalam tabel Kemampuan Hantar Arus (KHA).



Tabel 1. Kemampuan Hantar Arus (KHA)

Berdasarkan tabel KHA kabel pada tabel diatas, kabel berpenampang 4 mm², 2 inti kabel memiliki KHA 30A, memiliki kerapatan arus 8,5A/mm². Kerapatan arus berbanding terbalik dengan penampang penghantar, semakin besar penampang penghantar kerapatan arusnya mengecil.

Rumus-rumus dibawah ini untuk menghitung besarnya rapat arus, kuat arus dan penampang kawat:

J = I/A
I = J x A
A = I/J

Dimana:
J = Rapat arus [ A/mm²]
I = Kuat arus [ Amp]
A = luas penampang kawat [ mm²]


4. Tahanan dan Daya Hantar Penghantar

Penghantar dari bahan metal mudah mengalirkan arus listrik, tembaga dan aluminium memiliki daya hantar listrik yang tinggi. Bahan terdiri dari kumpulan atom, setiap atom terdiri proton dan elektron. Aliran arus listrik merupakan aliran elektron. Elektron bebas yang mengalir ini mendapat hambatan saat melewati atom sebelahnya. Akibatnya terjadi gesekan elektron denganatom dan ini menyebabkan penghantar panas. Tahanan penghantar memiliki sifat menghambat yang terjadi pada setiap bahan.

Tahanan didefinisikan sebagai berikut :

“1 Ω (satu Ohm) adalah tahanan satu kolom air raksa yang panjangnya 1063 mm dengan penampang 1 mm² pada temperatur 0° C"

Daya hantar didefinisikan sebagai berikut:

“Kemampuan penghantar arus atau daya hantar arus sedangkan penyekat atau isolasi adalah suatu bahan yang mempunyai tahanan yang besar sekali sehingga tidak mempunyai daya hantar atau daya hantarnya kecil yang berarti sangat sulit dialiri arus listrik”.

Rumus untuk menghitung besarnya tahanan listrik terhadap daya hantar arus:

R = 1/G
G = 1/R

Dimana :
R = Tahanan/resistansi [ Ω/ohm]
G = Daya hantar arus /konduktivitas [Y/mho]



Gambar 3. Resistansi Konduktor

Tahanan penghantar besarnya berbanding terbalik terhadap luas penampangnya dan juga besarnya tahanan konduktor sesuai hukum Ohm.

“Bila suatu penghantar dengan panjang l , dan diameter penampang q serta tahanan jenis ρ (rho), maka tahanan penghantar tersebut adalah” :

R = ρ x l/q

Dimana :
R = tahanan kawat [ Ω/ohm]
l = panjang kawat [meter/m] l
ρ = tahanan jenis kawat [Ωmm²/meter]
q = penampang kawat [mm²]

faktot-faktor yang mempengaruhi nilai resistant atau tahanan, karena tahanan suatu jenis material sangat tergantung pada :
• panjang penghantar.
• luas penampang konduktor.
• jenis konduktor .
• temperatur.

"Tahanan penghantar dipengaruhi oleh temperatur, ketika temperatur meningkat ikatan atom makin meningkat akibatnya aliran elektron terhambat. Dengan demikian kenaikan temperatur menyebabkan kenaikan tahanan penghantar"


5. potensial atau Tegangan

potensial listrik adalah fenomena berpindahnya arus listrik akibat lokasi yang berbeda potensialnya. dari hal tersebut, kita mengetahui adanya perbedaan potensial listrik yang sering disebut “potential difference atau perbedaan potensial”. satuan dari potential difference adalah Volt.

“Satu Volt adalah beda potensial antara dua titik saat melakukan usaha satu joule untuk memindahkan muatan listrik satu coulomb”

Formulasi beda potensial atau tegangan adalah:

V = W/Q [volt]

Dimana:
V = beda potensial atau tegangan, dalam volt
W = usaha, dalam newton-meter atau Nm atau joule
Q = muatan listrik, dalam coulomb


RANGKAIAN LISTRIK

Pada suatu rangkaian listrik akan mengalir arus, apabila dipenuhi syarat-syarat sebagai berikut :
1. Adanya sumber tegangan
2. Adanya alat penghubung
3. Adanya beban



Gambar 4. Rangkaian Listrik.

Pada kondisi sakelar S terbuka maka arus tidak akan mengalir melalui beban . Apabila sakelar S ditutup maka akan mengalir arus ke beban R dan Ampere meter akan menunjuk. Dengan kata lain syarat mengalir arus pada suatu rangkaian harus tertutup.

1. Cara Pemasangan Alat Ukur.
Pemasangan alat ukur Volt meter dipasang paralel dengan sumber tegangan atau beban, karena tahanan dalam dari Volt meter sangat tinggi. Sebaliknya pemasangan alat ukur Ampere meter dipasang seri, hal inidisebabkan tahanan dalam dari Amper meter sangat kecil.

“alat ukur tegangan adalah voltmeter dan alat ukur arus listrik adalah amperemeter”
2. Hukum Ohm
Pada suatu rangkaian tertutup, Besarnya arus I berubah sebanding dengan tegangan V dan berbanding terbalik dengan beban tahanan R, atau dinyatakan dengan Rumus :

I = V/R
V = R x I
R = V/I

Dimana;
I = arus listrik, ampere
V = tegangan, volt
R = resistansi atau tahanan, ohm

• Formula untuk menghtung Daya (P), dalam satuan watt adalah:
P = I x V
P = I x I x R
P = I² x R

3. HUKUM KIRCHOFF

Pada setiap rangkaian listrik, jumlah aljabar dari arus-arus yang bertemu di satu titik adalah nol (ΣI=0).



Gambar 5. loop arus“ KIRChOFF “

Jadi:
I1 + (-I2) + (-I3) + I4 + (-I5 ) = 0
I1 + I4 = I2 + I3 + I5

semoga bermanfaat,

komponen trafo

Komponen-Komponen Transformator / Transformer / Trafo
1. Inti Besi
Inti besi berfungsi untuk mempermudah jalan fluksi,magnetik yang ditimbulkan oleh arus listrik yang melalui kumparan. Dibuat dari lempengan-lempengan besi tipis yang berisolasi, untuk mengurangi panas (sebagai rugi-rugi besi) yang ditimbulkan oleh Eddy Current.

2. Kumparan Transformator
Kumparan transformator adalah beberapa lilitan kawat berisolasi yang membentuk suatu kumparan atau gulungan. Kumparan tersebut terdiri dari kumparan primer dan kumparan sekunder yang diisolasi baik terhadap inti besi maupun terhadap antar kumparan dengan isolasi padat seperti karton, pertinak dan lain-lain. Kumparan tersebut sebagai alat transformasi tegangan dan arus.

3. Minyak Transformator
Minyak transformator merupakan salah satu bahan isolasi cair yang dipergunakan sebagai isolasi dan pendingin pada transformator.
• Sebagai bagian dari bahan isolasi, minyak harus memiliki kemampuan untuk menahan tegangan tembus, sedangkan
• sebagai pendingin minyak transformator harus mampu meredam panas yang ditimbulkan,
sehingga dengan kedua kemampuan ini maka minyak diharapkan akan mampu melindungi transformator dari gangguan.

Minyak transformator mempunyai unsur atau senyawa hidrokarbon yang terkandung adalah senyawa hidrokarbon parafinik, senyawa hidrokarbon naftenik dan senyawa hidrokarbon aromatik. Selain ketiga senyawa tersebut, minyak transformator masih mengandung senyawa yang disebut zat aditif meskipun kandungannya sangat kecil .

4. Bushing
Hubungan antara kumparan transformator dengan jaringan luar melalui sebuah bushing yaitu sebuah konduktor yang diselubungi oleh isolator. Bushing sekaligus berfungsi sebagai penyekat/isolator antara konduktor tersebut dengan tangki transformator. Pada bushing dilengkapi fasilitas untuk pengujian kondisi bushing yang sering disebut center tap.

5. Tangki Konservator
Tangki Konservator berfungsi untuk menampung minyak cadangan dan uap/udara akibat pemanasan trafo karena arus beban. Diantara tangki dan trafo dipasangkan relai bucholzt yang akan meyerap gas produksi akibat kerusakan minyak . Untuk menjaga agar minyak tidak terkontaminasi dengan air, ujung masuk saluran udara melalui saluran pelepasan/venting dilengkapi media penyerap uap air pada udara, sering disebut dengan silica gel dan dia tidak keluar mencemari udara disekitarnya.

6. Peralatan Bantu Pendinginan Transformator
Pada inti besi dan kumparan – kumparan akan timbul panas akibat rugi-rugi tembaga. Maka panas tersebut mengakibatkan kenaikan suhu yang berlebihan, ini akan merusak isolasi, maka untuk mengurangi kenaikan suhu yang berlebihan tersebut transformator perlu dilengkapi dengan alat atau sistem pendingin untuk menyalurkan panas keluar transformator, media yang dipakai pada sistem pendingin dapat berupa: Udara/gas, Minyak dan Air.

Pada cara alamiah, pengaliran media sebagai akibat adanya perbedaan suhu media dan untuk mempercepat pendinginan dari media-media (minyak-udara/gas) dengan cara melengkapi transformator dengan sirip-sirip (radiator). Bila diinginkan penyaluran panas yang lebih cepat lagi, cara manual dapat dilengkapi dengan peralatan untuk mempercepat sirkulasi media pendingin dengan pompa pompa sirkulasi minyak, udara dan air, cara ini disebut pendingin paksa (Forced).

7. Tap Changer
Kualitas operasi tenaga listrik jika tegangan nominalnya sesuai ketentuan, tapi pada saat operasi dapat saja terjadi penurunan tegangan sehingga kualitasnya menurun, untuk itu perlu alat pengatur tegangan agar tegangan selau pada kondisi terbaik, konstan dan berkelanjutan.

Untuk itu trafo dirancang sedemikian rupa sehingga perubahan tegangan pada sisi masuk/input tidak mengakibatkan perubahan tegangan pada sisi keluar/output, dengan kata lain tegangan di sisi keluar/output-nya tetap. Alat ini disebut sebagai sadapan pengatur tegangan tanpa terjadi pemutusan beban, biasa disebut On Load Tap Changer (OLTC). Pada umumnya OLTC tersambung pada sisi primer dan jumlahnya tergantung pada perancangan dan perubahan sistem tegangan pada jaringan.

8. Alat pernapasan (Dehydrating Breather)
Sebagai tempat penampungan pemuaian minyak isolasi akibat panas yang timbul, maka minyak ditampung pada tangki yang sering disebut sebagai konservator. Pada konservator ini permukaan minyak diusahakan tidak boleh bersinggungan dengan udara, karena kelembaban udara yang mengandung uap air akan mengkontaminasi minyak walaupun proses pengkontaminasinya berlangsung cukup lama. Untuk mengatasi hal tersebut, udara yang masuk kedalam tangki konservator pada saat minyak menjadi dingin memerlukan suatu media penghisap kelembaban, yang digunakan biasanya adalah silica gel. Kebalikan jika trafo panas maka pada saat menyusut maka akan menghisap udara dari luar masuk kedalam tangki dan untuk menghindari terkontaminasi oleh kelembaban udara maka diperlukan suatu media penghisap kelembaban yang digunakan biasanya adalah silica gel, yang secara khusus dirancang untuk maksud tersebut diatas.

9. Indikator-indikator

a . Thermometer / Temperature Gauge, alat ini berfungsi untuk mengukur tingkat panas dari trafo, baik panasnya kumparan primer dan sekunder juga minyak trafonya. Thermometer ini bekerja atas dasar air raksa (mercuri/Hg) yang tersambung dengan tabung pemuaian dan tersambung dengan jarum indikator derajat panas.
Beberapa thermometer dikombinasikan dengan panas dari resistor (khusus yang tersambung dengan transformator arus, yang terpasang pada salah satu fasa fasa tengah) dengan demikian penunjukan yang diperoleh adalah relatif terhadap panas sebenarnya yang terjadi.

b. Permukaan minyak / Level Gauge, alat ini berfungsi untuk penunjukan tinggi permukaan minyak yang ada pada konservator. Ada beberapa jenis penunjukan, seperti penunjukan lansung yaitu dengan cara memasang gelas penduga pada salah satu sisi konservator sehingga akan mudah mengetahui level minyak. Sedangkan jenis lain jika konservator dirancang sedemikian rupa dengan melengkapi semacam balon dari bahan elastis dan diisi dengan udara biasa dan dilengkapi dengan alat pelindung seperti pada sistem pernapasan sehingga pemuaian dan penyusutan minyak-udara yang masuk kedalam balon dalam kondisi kering dan aman.

10. Peralatan Proteksi Internal
a . Relai Bucholzt, Penggunaan relai deteksi gas (Bucholtz) pada Transformator terendam minyak yaitu untuk mengamankan transformator yang didasarkan pada gangguan Transformator seperti : arcing, partial discharge dan over heating yang umumnya menghasilkan gas. Gas-gas tersebut dikumpulkan pada ruangan relai dan akan mengerjakan kontak-kontak alarm.

Relai deteksi gas juga terdiri dari suatu peralatan yang tanggap terhadap ketidaknormalan aliran minyak yang tinggi yang timbul pada waktu transformator terjadi gangguan serius. Peralatan ini akan menggerakkan kontak trip yang pada umumnya terhubung dengan rangkaian trip Pemutus Arus dari instalasi transformator tersebut.

Ada beberapa jenis relai bucholtz yang terpasang pada transformator, Relai sejenis tapi digunakan untuk mengamankan ruang On Load Tap Changer (OLTC) dengan prinsip kerja yang sama sering disebut dengan Relai Jansen. Terdapat beberapa jenis antara lain sama seperti relai buhcoltz tetapi tidak ada kontrol gas, jenis tekanan ada yang menggunakan membran/selaput timah yang lentur sehingga bila terjadi perubahan tekanan kerena gangguan akan bekerja, disini tidak ada alarm akan tetapi langsung trip dan dengan prinsip yang sama hanya menggunakan pengaman tekanan atau saklar tekanan.

b. Jansen membran, alat ini berfungsi untuk pengaman tekanan lebih (Explosive Membrane) / Bursting Plate. Relai ini bekerja karena tekanan lebih akibat gangguan didalam transformator, karena tekanan melebihi kemampuan membran/selaput yang terpasang, maka membran akan pecah dan minyak akan keluar dari dalam transformator yang disebabkan oleh tekanan minyak

c . Relai tekanan lebih (Sudden Pressure Relay), suatu flash over atau hubung singkat yang timbul pada suatu transformator terendam minyak, umumnya akan berkaitan dengan suatu tekanan lebih didalam tangki, karena gas yang dibentuk oleh dekomposisi dan evaporasi minyak. Dengan melengkapi sebuah relai pelepasan tekanan lebih pada trafo, maka tekanan lebih yang membahayakan tangki trafo dapat dibatasi besarnya. Apabila tekanan lebih ini tidak dapat dieliminasi dalam waktu beberapa millidetik, maka terjadi panas lebih pada cairan tangki dan trafo akan meledak. Peralatan pengaman harus cepat bekerja mengevakuasi tekanan tersebut.

d. Relai pengaman tangki, relai bekerja sebagai pengaman jika terjadi arus mengalir pada tangki, akibat gangguan fasa ke tangki atau dari instalasi bantu seperti motor kipas, sirkulasi dan motor-motor bantu yang lain, pemanas dll.
Arus ini sebagai pengganti relai diferensial sebab sistim relai pengaman tangki biasanya dipasang pada trafo yang tidak dilengkapi trafo arus disisi primer dan biasanya pada trafo dengan kapasitas kecil. Trafo dipasang diatas isolator sehingga tidak terhubung ke tanah kemudian dengan menggunakan kabel pentanahan yang dilewatkan melali trafo arus dengan tingkat isolasi dan ratio yang kecil kemudian tersambung pada relai
tangki tanah dengan ratio Trafo arus antara 300 s/d 500 dengan sisi sekunder hanya 1 Amp.

e. Neutral Grounding Resistance / NGR atau Resistance Pentanahan Trafo, adalah tahanan yang dipasang antara titik netral trafo dengan pentanahan, dimana berfungsi untuk memperkecil arus gangguan. Resistance dipasang pada titik neutral trafo yang dihubungkan Y ( bintang/wye ).

NGR biasanya dipasang pada titik netral trafo 70 kV atau 20 kV, sedangkan pada titik netral trafo 150 kV dan 500 kV digrounding langsung (solid)

Nilai NGR:
Tegangan 70 kV = 40 Ohm
Tegangan 20 kV = 12 Ohm,40 Ohm, 200 Ohm dan 500 Ohm

Jenis Neutral Grounding Resistance
- Resistance Liquid (Air), yaitu bahan resistance-nya adalah air murni. Untuk memperoleh nilai Resistance yang diinginkan ditambahkan garam KOH .

- Resistance Logam, yaitu bahannya terbuat dari logam nekelin dan dibuat dalam panel dengan nilai resistance yang sudah ditentukan.

11. Peralatan Tambahan untuk Pengaman Transformator

a. Pemadam kebakaran, (biasanya untuk transformator – transformator besar ), Sistem pemadam kebakaran yang modern pada transformator saat sekarang sudah sangat diperlukan. Fungsi yang penting untuk mencegah terbakarnya trafo atau memadamkan secepat mungkin trafo jika terjadi kebakaran.

Penyebab trafo terbakar adalah karena gangguan hubung singkat pada sisi sekunder sehingga pada trafo akan mengalir arus maksimumnya. Jika proses tersebut berlangsung cukup lama dan relai tidak beroperasi. Sementara itu, tidak beroperasinya relai juga sebagai akibat salah menyetel waktu pembukaan PMT, relai rusak, dan sumber DC yang tidak ada, serta kerusakan sistim pengawatan.

Sistem pemadam kebakaran yang modern yaitu dengan sistem mengurangi minyak secara otomatis sehingga terdapat ruang yang mana secara paksa gas pemisah oksigen diudara dimasukan kedalam ruang yang sudah tidak ada minyaknya sehingga tidak ada pembakaran minyak, dan kerusakan yang lebih parah dapat dihindarkan, walaupun kondisi trafo menjadi rusak.

Proses pembuangan minyak secara grafitasi atau dengan menggunakan motor pompa DC adalah suatu kondisi yang sangat berisiko, sebab hanya menggunakan katup otomatis yang dikendalikan oleh pemicu dari saklar akibat panasnya api dan menutupnya katup otomatis pada katup pipa minyak penghubung tanki (konservator) ke dalam trafo (sebelum relai bucholz), serta adanya gas pemisah oksigen (gas nitrogen yang bertekanan tinggi) diisikan melaui pipa yang disambung pada bagian bawah trafo kemudian akan menuju keruang yang tidak terisi minyak.

b. Thermometer pengukur langsung, Thermometer pengukur langsung banyak digunakan pada instalasi tegangan tinggi/Gardu Induk , seperti pada ruang kontrol, ruang relai, ruang PLC dll. Suhu ruangan dicatat secara periodik pada formulir yang telah disiapkan dan dievaluasi sebagai bahan laporan.

c. Thermometer pengukur tidak langsung, Termometer pengukur tidak langsung banyak digunakan pada instalasi tegangan tinggi/ transformator yang berfungsi untuk mengetahui perubahan suhu minyak maupun belitan transformator. Suhu minyak dan belitan trafo dicatat secara periodik/berkala, pada formulir yang telah disiapkan dan dievaluasi sebagai laporan.

12. Relai Proteksi Transformator dan Fungsinya

Jenis relai proteksi pada trafo tenaga adalah sebagai berikut:

a. Relai arus lebih (over current relay), berfungsi untuk mengamankan transformator terhadap gangguan hubung singkat antar fasa didalam maupun diluar daerah pengaman transformator. Juga diharapkan relai ini mempunyai sifat komplementer dengan relai beban lebih, relai ini berfungsi pula sebagai pengaman cadangan pada bagian instalasi lainnya.

b. Relai Diferensial, relai ini berfungsi untuk mengamankan transformator terhadap gangguan hubung singkat yang terjadi didalam daerah pengaman.

c. Relai gangguan tanah terbatas (Restricted Earth fault Relay ), relai ini berfungsi untuk mengamankan transformator terhadap tanah didalam daerah pengaman transformator, khususnya untuk gangguan didekat titik netral yang tidak dapat dirasakan oleh relai differensial.

d. Relai arus lebih berarah, Directional Over Current Relay atau yang lebih dikenal dengan Relai arus lebih yang mempunyai arah tertentu merupakan Relai Pengaman yang bekerja karena adanya besaran arus dan tegangan yang dapat membedakan arah arus gangguan. Relai ini mempunyai 2 buah parameter ukur yaitu tegangan dan arus yang masuk ke dalam relai untuk membedakan arah arus ke depan atau arah arus ke belakang, pada pentanahan titik netral trafo dengan menggunakan tahanan. Relai ini dipasang pada penyulang 20 KV.

Bekerjanya relai ini berdasarkan adanya sumber arus dari ZCT (Zero Current Transformer) dan sumber tegangan dari PT (Potential Transformers). Sumber tegangan PT umumnya menggunakan rangkaian Open-Delta, tetapi tidak menutup kemungkinan ada yang menggunakan koneksi langsung 3 Phasa. Relai ini terpasang pada jaringan tegangan tinggi, tegangan menengah, juga pada pengaman transformator tenaga, dan berfungsi untuk mengamankan peralatan listrik akibat adanya gangguan phasa-phasa maupun Phasa ke tanah. Untuk membedakan arah tersebut maka salah satu phasa dari arus harus dibandingakan dengan Tegangan pada phasa yang lain.

e. Relay connections, adalah sudut perbedaan antara arus dengan tegangan masukan relai pada power faktor satu. Relai maximum torque angle adalah perbedaan sudut antara arus dengan tegangan pada relai yang menghasilkan torsi maksimum.

f. Relai gangguan tanah, relai ini berfungsi untuk mengamankan transformator jika terjadi gangguan hubung tanah didalam dan diluar daerah pengaman transformator. Relai arah hubung tanah memerlukan operating signal dan polarising signal. Operating signal diperoleh dari arus residual melalui rangkaian trafo arus penghantar (Iop = 3Io) sedangkan polarising signal diperoleh dari tegangan residual. Tegangan residual dapat diperoleh dari rangkaian sekunder open delta trafo tegangan.

g. Relai tangki tanah, relai ini berfungsi untuk mengamankan transformator terhadap hubung singkat antara kumparan fasa dengan tangki transformator dan transformator yang titik netralnya ditanahkan. Relai bekerja sebagai pengaman jika terjadi arus mengalir dari tangki akibat gangguan fasa ke tangki atau dari instalasi Bantu seperti motor kipas, sirkulasi dan motor-motor bantu, pemanas dll.
Pengaman arus ini sebagai pengganti relai diferensial, sebab sistim relai pengaman tangki biasanya dipasang pada trafo yang tidak dilengkapi trafo arus disisi primer dan biasanya pada trafo dengan kapasitas kecil. Trafo dipasang diatas isolator sehingga tidak terhubung ke tanah kemudian dengan menggunakan kabel pentanahan yang dilewatkan melalui trafo arus dengan tingkat isolasi dan ratio yang kecil, kemudian tersambung pada relai tangki tanah dengan ratio Trafo Arus(CT) antara 300 s/d 500 dengan sisi sekunder hanya 1 Amp.

13. Announciator Sistem Instalasi Tegangan Tinggi

Announciator adalah indikator kejadian pada saat terjadi ketidaknormalan pada sistem instalasi tegangan tinggi, baik secara individu maupun secara bersama. Announciator terjadi bersamaan dengan relai yang bekerja akibat jika terjadi ketidaknormalan pada peralatan tersebut. Annunciator biasanya berbentuk petunjuk tulisan yang pada kondisi normal tidak ada penunjukan, bila terjadi ketidaknormalan maka lampu didalam indikator tersebut menyala sesuai dengan kondisi sistem pada saat tersebut. Kumpulan indikator-indikator tersebut biasanya disebut sebagai announciator.

Announciator yang terlengkap pada saat sekarang adalah pada instalasi gardu induk SF6, sebab pada system GIS banyak sekali kondisi yang perlu di pantau seperti tekanan gas, kelembaban gas SF6 disetiap kompartemen, posisi kontak PMT, PMS baik PMS line, PMS Rel maupun PMS tanah dll. Untuk itu pembahasan tentang annunciator akan diambil dari sistem annunciatornya gardu induk SF6. seperti. Annunciator pada bay penghantar (SUTT maupun SKTT), Transformator dan Koppel.

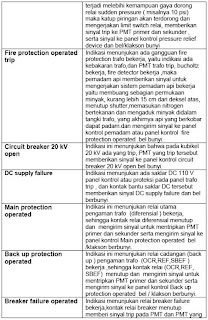

berikut jenis-jenis alarm:





Tidak ada komentar:

Poskan Komentar
